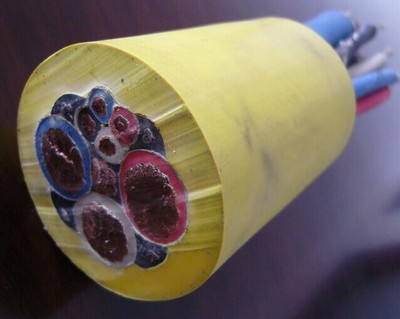

MCP-1.9/3.3 3×120+1×50+4×2.5 电力电缆详解

在电力电缆的广阔领域中，MCP-1.9/3.3 3×120+1×50+4×2.5 是一种结构相对复杂、功能复合型的特种电缆。它广泛应用于对供电可靠性、控制信号传输及接地保护有较高要求的工业场合，如大型机械设备、矿山、港口起重设备等。

型号规格解析

我们来解析其型号规格代号的具体含义：

• MCP：这是电缆的型号，通常代表“矿用采煤机用金属屏蔽橡套软电缆”。它表明该电缆具有柔软、耐磨、抗拖拽的特性，并带有金属屏蔽层，适用于移动设备供电及存在电磁干扰的恶劣环境。
• 1.9/3.3 kV：这是电缆的额定电压等级。其中，1.9kV表示电缆导体对地的额定电压（U0），3.3kV表示导体之间的额定电压（U）。它表明该电缆适用于三相交流系统中性点有效接地的3300V电压等级。
• 3×120：代表电缆内有三根主相线（或动力线）导体，每根导体的标称截面积为120平方毫米。这三芯用于输送三相动力电源。
• 1×50：代表电缆内有一根接地线（或称为地线），其标称截面积为50平方毫米。该芯线用于设备的安全接地保护。
• 4×2.5：代表电缆内还有四根辅助线（或控制/信号线），每根导体的标称截面积为2.5平方毫米。这些芯线通常用于传输控制信号、监测信号或为辅助设备提供低压电源。

结构与特性

这种电缆采用复合结构设计，集动力传输、接地保护和信号控制于一体。其主要结构层包括：

1. 导体：采用多股细软铜丝绞合而成，保证了电缆的柔软性和耐弯曲性，适合移动使用。
2. 绝缘层：各导体外分别挤包绝缘，通常采用乙丙橡胶（EPR）或类似性能的弹性体材料，具有良好的电气绝缘性能和耐热、耐老化特性。
3. 成缆与填充：将上述所有绝缘线芯（3大+1中+4小）绞合成缆。空隙部分通常用非吸湿性材料填充，使电缆截面圆整，结构稳定。
4. 金属屏蔽层：在缆芯外绕包或编织一层铜丝屏蔽或镀锡铜丝屏蔽。其作用是：

• 均化电场，防止内部电场对外界的干扰。

• 抵抗外部电磁干扰，保护内部的控制信号线。

• 在一定程度上可作为额外的接地保护。

1. 护套：最外层挤包一层氯丁橡胶（CR）或类似的高强度、耐磨、耐油、阻燃的弹性体护套，为电缆内部结构提供全面的机械保护和环境保护。

主要应用领域

由于其结构特点和优异的性能，该电缆特别适用于：

• 移动式重型机械设备：如大型采煤机、掘进机、港口塔吊、龙门吊等，作为主供电和随行控制电缆。
• 需要远程控制的电力系统：电缆内的控制线可用于传输启停、调速、状态反馈等信号。
• 存在复杂电磁干扰的工业环境：金属屏蔽层能有效保障控制信号的传输质量。

选型与使用注意事项

1. 电压匹配：必须确认使用现场的电网电压与电缆额定电压（1.9/3.3kV）匹配。
2. 载流量校验：根据实际负载电流，参考相关标准核对120mm²导体的长期允许载流量，确保电缆不过载。
3. 弯曲半径：虽然为软电缆，但敷设和使用时仍需保证不小于产品规定的最小弯曲半径，避免内部结构受损。
4. 接地可靠：确保50mm²的地线芯可靠接地，这是设备安全运行的重要保障。
5. 环境考量：确认其耐油、耐磨、阻燃等特性是否符合具体使用环境的要求。

###

MCP-1.9/3.3 3×120+1×50+4×2.5 电缆是一种设计精巧、功能全面的特种电力电缆。它将大功率动力传输、安全接地和多路控制信号传输融合在一个缆体内，极大地简化了移动设备供电与控制系统的布线复杂度，提高了系统的可靠性和安全性。在选型和使用时，应充分理解其规格含义，并严格按照电气规范和环境要求进行操作，以确保其发挥最佳性能并保障作业安全。
